دوربین شلنگی هدایتشونده چگونه کار میکند؟ (راهنمای کامل)
مقدمه
دوربینهای شلنگی هدایتشونده (Articulating Borescope) نسل پیشرفتهتری از دوربینهای بازرسی صنعتی هستند که برای مشاهده نقاط دور از دسترس با دقت بالا طراحی شدهاند. در مقایسه با مدلهای ساده، این دوربینها امکان تغییر زاویه دید و هدایت سر دوربین را به کاربر میدهند. اگر در حوزههایی مثل بازرسی لولهها، تعمیر خودرو، صنایع نفت و گاز یا تأسیسات ساختمانی فعالیت دارید، آشنایی با نحوه عملکرد این ابزار میتواند بهرهوری شما را چند برابر کند.
در این مقاله به زبان ساده اما فنی توضیح میدهیم که دوربینهای شلنگی هدایتشونده چگونه کار میکنند و چه مزایایی نسبت به مدلهای معمولی دارند.
اجزای اصلی دوربین شلنگی هدایتشونده
هر دوربین شلنگی پیشرفته، از چند بخش مهم تشکیل شده است که در هماهنگی با هم، امکان بازرسی دقیق صنعتی را فراهم میکنند:

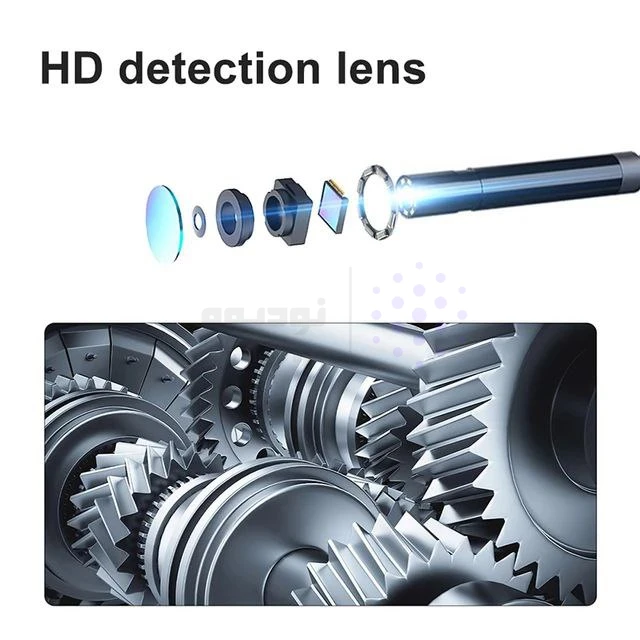

1. ماژول دوربین
در نوک شلنگ قرار دارد. این دوربین معمولاً از نوع سنسور CMOS با رزولوشنهای متنوع (720p تا 4K) است و به چراغهای LED برای روشنسازی محیط مجهز میباشد. برخی از آنها دارای زاویه دید عریض یا فوکوس دستی نیز هستند.
2. شلنگ یا پروب انعطافپذیر
شلنگ این نوع دوربینها، معمولاً از جنس فلز فنری یا مواد پلیمری مقاوم ساخته شده و قابلیت فرمپذیری بالا دارد. این شلنگ به شما امکان میدهد مسیرهای مارپیچی یا باریک را به راحتی دنبال کنید.

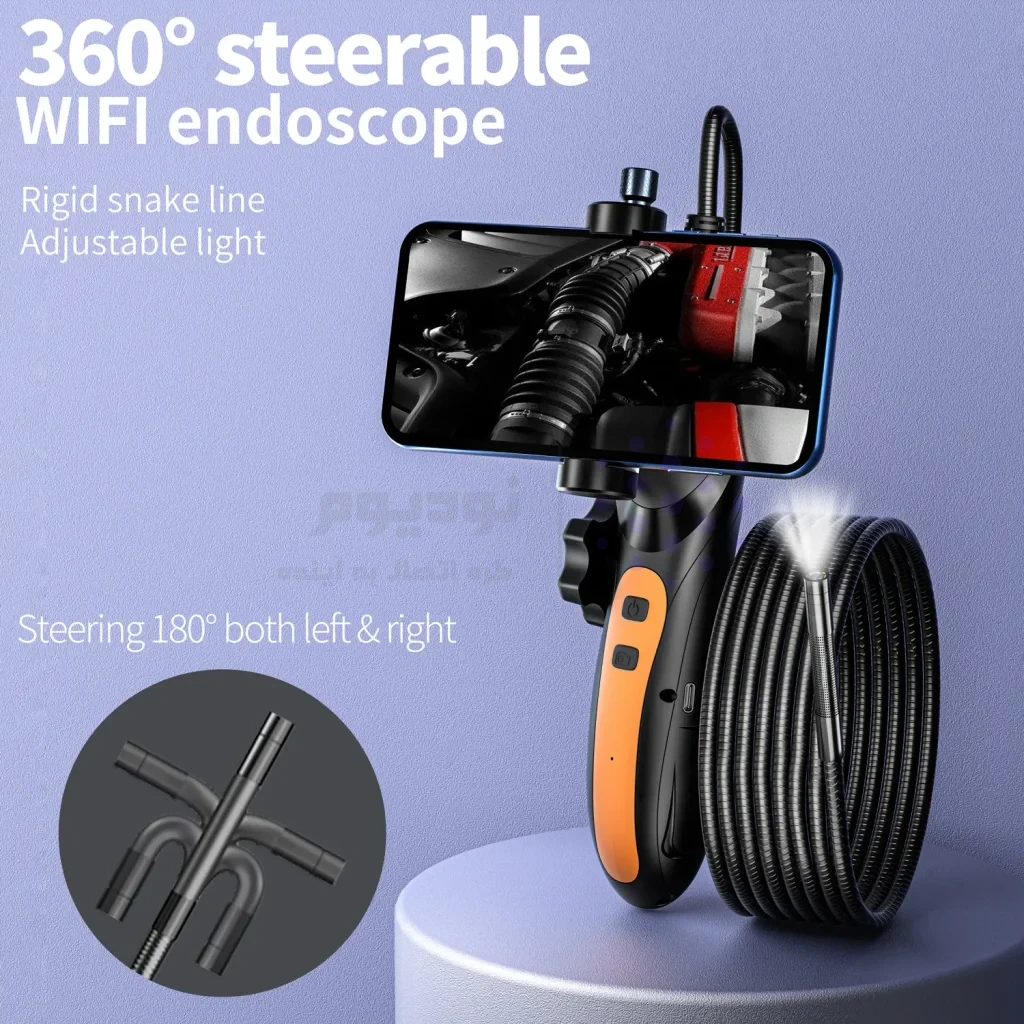

3. مکانیزم هدایت (Articulation Mechanism)
اصلیترین ویژگی در دوربینهای شلنگی هدایتشونده، توانایی حرکت دادن سر دوربین در جهات مختلف است. این سیستم به دو شکل پیادهسازی میشود:
الف) کنترل با کابل (سیمی)
در این روش، چند کابل فولادی باریک از بخش کنترل به سر دوربین کشیده شدهاند. با فشار دادن جویاستیک یا اهرم، این کابلها کشیده یا رها میشوند و باعث خم شدن دقیق سر دوربین در جهت موردنظر میگردند.
ب) کنترل با موتور (الکترونیکی)
مدلهای پیشرفتهتر به موتورهای میکروالکترونیکی مجهز هستند که امکان چرخش نرم، سریع و دقیق را فراهم میکنند. این فناوری معمولاً در تجهیزات حرفهای یا پزشکی استفاده میشود.
4. منبع تغذیه
بیشتر دوربینهای شلنگی هدایتشونده از باتری لیتیومی داخلی استفاده میکنند. برخی مدلها نیز از طریق USB یا پاوربانک تغذیه میشوند. عمر باتری بسته به روشنایی LED و مصرف موتور، بین ۲ تا ۶ ساعت متغیر است.
5. واحد نمایش و ضبط تصویر
تصویر دوربین از طریق صفحه نمایش داخلی (LCD) یا اپلیکیشن موبایل قابل مشاهده است. بسیاری از این دوربینها دارای درگاه کارت حافظه برای ضبط ویدیو یا عکس هستند. مدلهای Wi-Fi دار، بهراحتی به گوشی یا تبلت متصل میشوند.
دوربین هدایتشونده چگونه حرکت میکند؟
با استفاده از سیستم کابل یا موتور داخلی، سر دوربین میتواند بهصورت دقیق در جهات بالا، پایین، چپ و راست حرکت کند. این قابلیت، دید بسیار وسیعتری به کاربر میدهد و باعث میشود تمام زوایای یک محیط بسته بدون نیاز به جابجایی دوربین بررسی شود.
به عنوان مثال، اگر درون یک لوله به دنبال ترک یا زنگزدگی هستید، با مدل ساده فقط میتوانید مستقیم نگاه کنید؛ اما با مدل هدایتشونده، میتوانید زاویه دوربین را بچرخانید و اطراف را هم ببینید.
کاربردهای رایج دوربینهای شلنگی هدایتشونده
این ابزار کاربردهای زیادی در صنایع مختلف دارد، از جمله:
- بازرسی لولههای فاضلاب و آب
- تعمیر و نگهداری موتور خودرو (بررسی سوپاپ، پیستون، و انژکتور)
- بازرسی صنعتی در نیروگاهها، پالایشگاهها و کارخانهها
- بازرسی تأسیسات ساختمانی و پشت دیوارها
- کارهای امنیتی و پلیسی در محیطهای بسته یا خطرناک
- کاربردهای پزشکی (اندوسکوپی پزشکی با تجهیزات تخصصی)
مزایای دوربین شلنگی هدایتشونده نسبت به مدلهای ساده
| ویژگی | دوربین ساده | دوربین هدایتشونده |
|---|---|---|
| کنترل جهت دید | ندارد | دارد |
| دقت بازرسی | محدود | بسیار بالا |
| مناسب استفاده صنعتی | خیر | بله |
| قابلیت ضبط حرفهای | بعضی مدلها | اغلب مدلها دارند |
| قیمت | ارزانتر | گرانتر |
